個人で使えそうな論理回路シミュレータ

sukaisu2050

論理検証のために個人のPCで利用できそうな論理回路シミュレータには何があるでしょうか？
2025年時点で利用できそうなものを調査しました。

論理回路シミュレータ

初めにChatGPTにリストアップしてもらいましたが、ライブラリや波形ビュアーも混ざってしまったり、微妙でした。

リストアップしたものを情報を確認し、整理しなおしています。

ChatGPTの正確性を確認するために商用ツールから挙げてもらいました。

Big3は深堀しません。
業務であればこれらを使いたいですね。
高価ではありますが、その分信頼性も高く、サポートも期待できます。

Aldecの製品は業務用としては手の出しやすい価格のようです。
それでも個人で手を出せるものではありませんが。

今回の調査で気になったのはAltair DSimです。
デスクトップ版は無料のようです。
今後使ってみようと思います。

FPGA開発に使えるように機能限定版シミュレータがあります。

これらも個人で使うには候補になりえるかと思われます。

製品名	ベンダー	特徴
Vivado Simulator	AMD(旧Xilinx)	無料（Vivado WebPACK）。Xilinx FPGA向けだが汎用的にも利用可能。Vivado Design Suiteに含まれる
Intel ModelSim Edition	Intel (旧Altera)	Quartus Prime Liteに付属するModelSim-Intel FPGA Edition、Lite版：無料、有償版は制限解除
Lattice iCEcube2 / Radiant	Lattice	内蔵の簡易シミュレータあり

Verilatorは良くメンテナンスされているようです。

Icarus Verilogは最終更新が2023年の模様。

オープンソース系はいずれサポートされなくなることがあります。
長くメンテナンスされていないものもあるようです。

EDA Playgroundは教育関係事業のDOULOS社のサービス。
Webベースで複数のOSS/商用シミュレータを使えるようです。
教育用ということで時間制限がある模様ですが、お手軽に商用シミュレータも試せます。

名称	対応言語	特徴
Icarus Verilog	Verilog/SystemVerilog	波形出力（VCD）対応。テストベンチ駆動可。
GHDL	VHDL	GTKWaveと併用可。最近はVerilogフロントエンドも追加中。
Verilator	Verilog/SystemVerilog/VerilogAMS	高速シミュレーション。論理合成可能部分のをC++へ変換。
CVC	Verilog	2015年にオープンソース化
Cver	Verilog	最終更新は2009年
VeriWell	Verilog	最終更新は2009年
EDA Playground	etc	教育関係事業のDOULOS社のサービス。 Webベースで複数のOSS/商用シミュレータに対応。

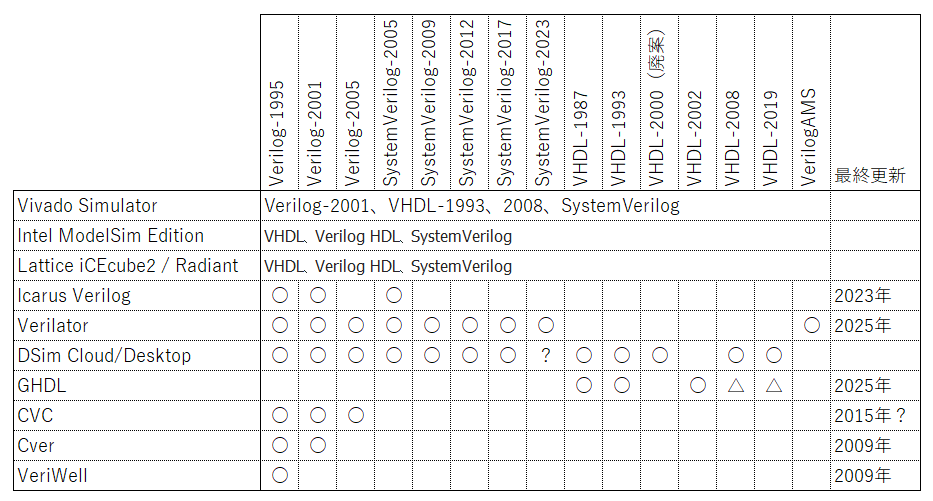

以下にツールの言語のサポート状況を示します。
